Apple CarPlay Full Screen + Яндекс.Навигатор для BMW
Активация Apple CarPlay Full Screen для BMW и Mini с мультимедийными устройствами NBT EVO ID4/ID5/ID6
и ENTRYNAV EVO ID6

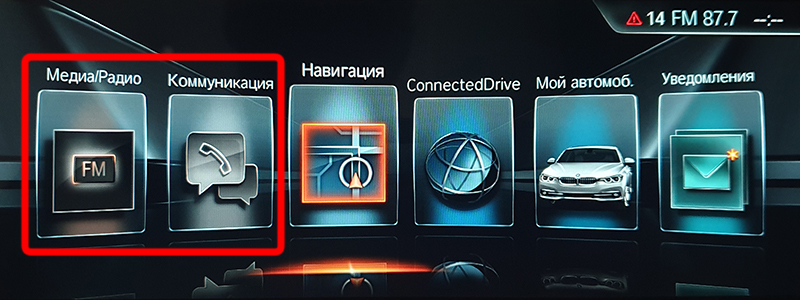

NBT EVO ID5 - 07/2016
Next Big Thing Evolution
Split Screen

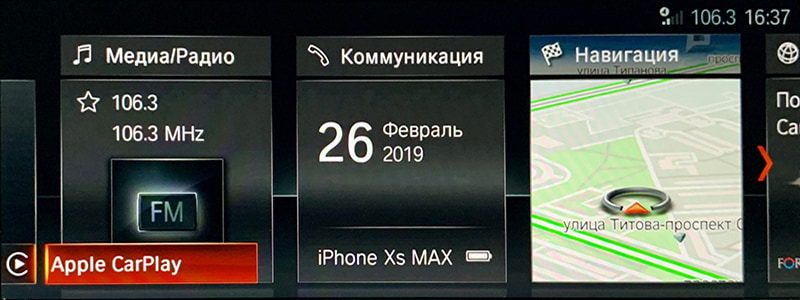

NBT EVO ID6 - 07/2016
Next Big Thing Evolution
NBT EVO ID4 - 03/2013
Next Big Thing Evolution

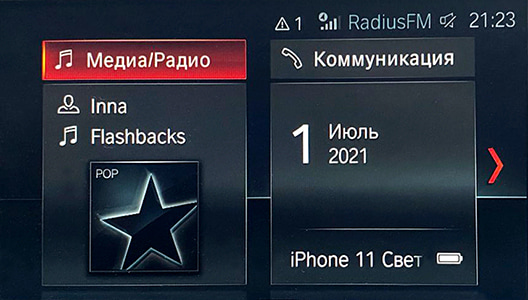

ENTRYNAV EVO ID6  -  07/2016
(ENTRYNAV2, ENAVEVO)
Особенности активации Apple CarPlay для BMW и Mini с мультимедийными устройствами NBT EVO ID5/ID6
Особенности активации Apple CarPlay для BMW и Mini с мультимедийными устройствами NBT EVO ID4
Особенности активации Apple CarPlay для BMW и Mini с мультимедийными устройствами ENTRYNAV EVO ID6 (ENTRYNAV2, ENAVEVO)
Процесс подключения Apple CarPlay к iPhone

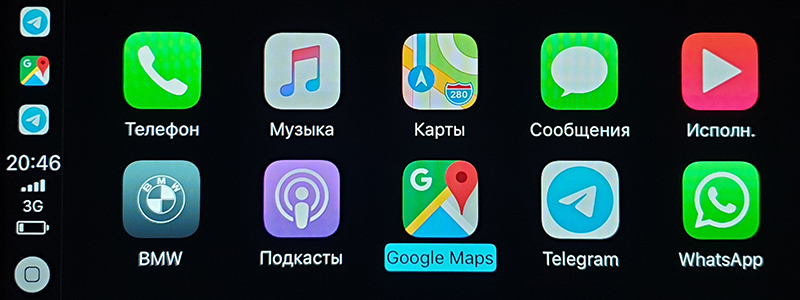

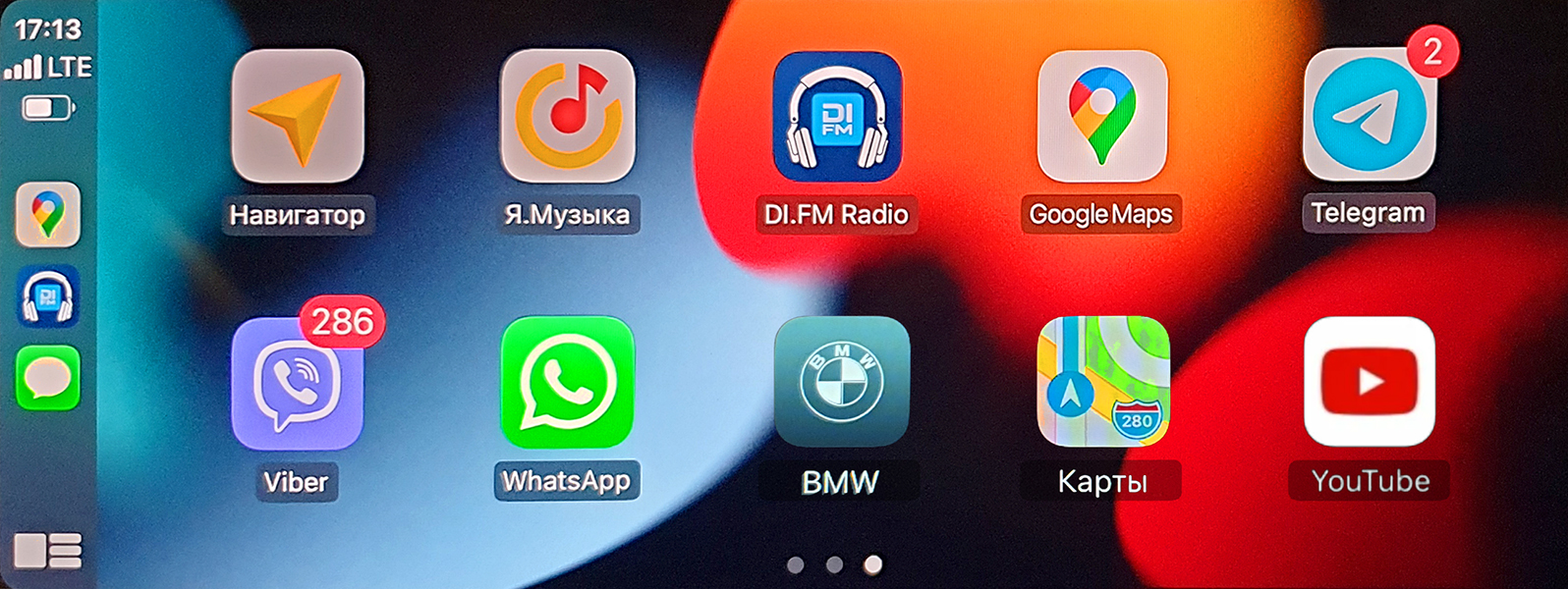

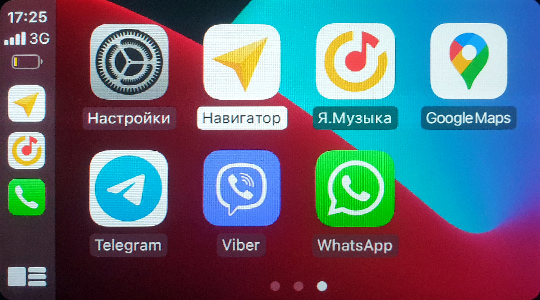

Организация приложений в Apple CarPlay
Для того, чтобы добавить различные приложения в Apple CarPlay необходимо:
В iPhone перейти в раздел "Настройки"
Выбрать вкладку "Общие" (или "Основные") Затем "CarPlay" Выбрать свой автомобиль Далее "Настроить" Добавить нужные приложения путём нажатия кнопок [+] или [-] Изменить порядок отображения можно перетаскивая их, удерживая пальцем Порядок отображения приложений обновиться при следующем подключении iPhone к Apple CarPlay.

Приложения "Telegram", "Viber", "WhatsApp", а так же "Google Maps" обычно добавляются в Apple CarPlay автоматически.

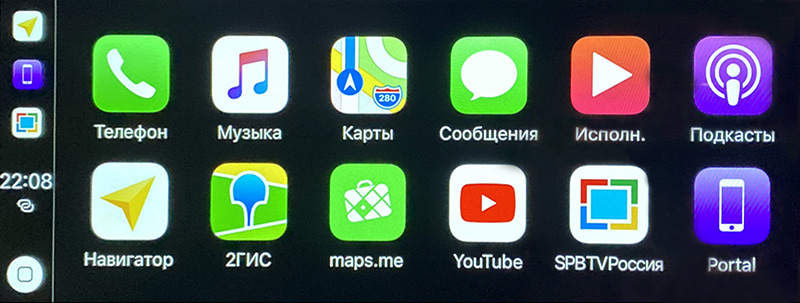

Для работы "Яндекс.Навигатор" и "Яндекс.Карты" в Apple CarPlay необходима активная подписка на сервис "Яндекс Плюс".

Для добавления "YouTube", "Netflix", "MEGOGO" в Apple CarPlay нужно перевести iPhone в режим джейлбрейк (Jailbreak). Это официально не поддерживаемая корпорацией Apple операция, которая открывает полный доступ к файловой системе iPhone. Однако после джейлбрейка нарушается лицензионное соглашение и владелец лишается гарантийных обязательств и технической поддержки со стороны Apple. Но если пользователь сделает обновление или восстановление iPhone, то все следы джейлбрейка будут удалены.
Предлагаем вашему вниманию услугу по активации Apple CarPlay для мультимедийных систем NBT EVO ID4/ID5/ID6 и ENTRYNAV EVO ID6 устанавливаемых на автомобили BMW и Mini.
Apple CarPlay Split Screen
Apple CarPlay Full Screen
В зависимости от версии прошивки (Firmware version) NBT EVO ID5/ID6 при активаций Apple CarPlay экран может быть полным (Full Screen) или разделённым (Split Screen).
Для того, чтобы узнать версию прошивки (Firmware version) в меню NBT EVO ID5/ID6 нужно выбрать: [Навигация] [Настройки] [Местонахождение и версия] [Информация о версии]
Оказавшись в окне "Информация о версии" можно увидеть версию прошивки "NBTevo_
???????"
Нас интересует только первая буква латинского алфавита после приставки "NBTevo_", которая указывает на так называемый "I-LEVEL". Для "I-LEVEL = H, I, J, K, L, M" будет отображаться только разделённый экран (Split Screen), а для "I-LEVEL = N, O, P, Q, R, S, T, U, V, W, X, Y" можно активировать полный экран (Full Screen).
N
O
P
Q
R
S
T
U
V
W
X
Y
Full Screen
H
I
J
K
L
M
Если версия прошивки (Firmware version) вашего NBT EVO ID5/ID6 не позволяет отображать полный экран (Full Screen) для Apple CarPlay, то в этом случае мы можем обновить ваше устройство до самой свежей версии которая предоставит вам полный экран для Apple CarPlay.
Процесс обновления головного устройства NBT EVO ID5/ID6 длиться около 50 минут и является достаточно рискованным, мы это прекрасно знаем, так как нам достаточно часто приносят на ремонт неисправные устройства NBT EVO ID5/ID6, которые пришли в негодность в процессе обновления. Как правило, после неудачной попытки обновления, экран становится полностью синим или чёрным, или с надписью "NO SIGNAL", а в худшем случае головное устройство вовсе перестаёт выходить на связь или выходит на связь с перебоями. Но мы прекрасно осознаём все эти риски и если устройство прекратит работать во время процесса обновления мы сможем его восстановить самостоятельно на нашем специализированном стенде.
Если же вам не принципиально, то что у вас будет разделённый экран (Split Screen), в случае если ваша версия прошивки (Firmware version) не поддерживает полный экран (Full Screen), то производить обновление не нужно, это сэкономит ваше время и деньги.
Как получить полный (Full) экран вместо разделённого (Split)?
Для работы Apple CarPlay нужны антенны Bluetooth и WiFi
Для работы Apple CarPlay необходимо постоянная связь iPhone с головным устройством NBT EVO ID5/ID6 через Bluetooth и WiFi. Для этого к головному устройству должны быть подключены две антенны: Bluetooth (разъём "BT" бежевого цвета) и WiFi (разъём "W-LAN" пурпурного цвета). Как правило, антенна Bluetooth присутствует всегда, так как используется для громкой связи ("Hands Free"), а вот антенна WiFi может отсутствовать. Исходя из нашего личного опыта и опыта наших партнёров, WiFi антенна присутствует в большинстве случаев, но если она отсутствует, мы можем предоставит вам как саму антенну, так и услугу подключения её к вашему головному устройству.
Как определить наличие WiFi антенны?
Активация Apple CarPlay удалённо
Как только мы активируем Apple CarPlay и Screen Mirroring сразу станет ясно - есть ли подключение WiFi антенны или нет (в большинстве случаев она присутствует). При отсутствии WiFi антенны мы можем её установить в течении 10...15 минут. Но, при желании, вы так же можете выяснить заранее наличие у вас WiFi антенны. Далее приводятся различные способы определения подключения WiFi антенны к головному устройству NBT EVO ID5/ID6:
Активация через USB разъём или ETHERNET кабель
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Активация только через ETHERNET кабель
В зависимости от версии прошивки  (Firmware version) головного устройства удалённую активацию
Apple CarPlay можно выполнить через USB разъём с помощью USB FLASH или только через OBD-2
разъём с помощью ETHERNET кабеля. Для того, чтобы узнать версию прошивки в меню NBT EVO
ID5/ID6 нужно выбрать:
[Навигация] [Настройки] [Местонахождение и версия] [Информация о версии]

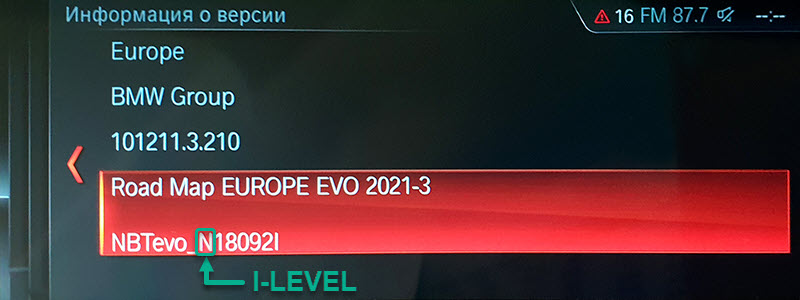

Нас интересует только "I-LEVEL", первый символ после приставки "NBTevo_". Для "I-LEVEL = P, Q, R,
S, T, U, V, W, X, Y" потребуется компьютер с доступом в интернет, а так же ETHERNET кабель. Для "I-
LEVEL = H, I, J, K, L, M, N, O" обновление можно выполнить как с помощью USB FLASH через USB
разъём, так и с помощью компьютера и ETHERNET кабеля.
Проверить наличие опций: 6CP (Apple CarPlay Preparation) и 6WD (Wifi Hotspot). Если у вас присутсвует хоть одна их этих опций, то с большой вероятностью WiFi антенна подключена к вашему головному устройству.
Если у вас в меню "Подключить новое устройство" присутсвует "Screen Mirroring", а так же выполняется подключение мобильного устройства на базе операционной системы Android, сопровождаемое отображением содержимого экрана мобильного устройства на экране головного устройства автомобиля, то в этом случае у вас 100% есть WiFi антенна. Чтобы проверить наличие и возможность данного подключения нужно выбрать в меню головного устройства: [Медиа/Радио] [Упорядочить моб. устройства] [Подключить новое устройство] [Screen Mirroring (будет отображаться только в случае если эта опция активирована)] [Выполнить соединение с мобильным устройством на базе ОС Android посредством: Smart View, Wireless Display, Wireless Projection, WLAN Display, Multi-screen interaction, и т.п.]
Если в меню "Подключить новое устройство" присутсвует "Internet hotspot", а так же есть возможность раздать интернет c головного устройства через WiFi (при активной подписке на ConnectedDrive),  в этом случае у вас 100% есть WiFi антенна.
Так же, при возможности, можно извлечь головное устройство NBT EVO ID5/ID6 и посмотреть наличие подключения коннектора WiFi антенны к разъёму "W-LAN" пурпурного цвета.
Программное обеспечение головного устройства:
Обновление программного обеспечения до самой актуальной версии
Устранение различных проблем, связанных с работой программного обеспечения
Работа с устройствами Android:
Screen Mirroring
Отображение экрана с устройств Android
Добавление некоторых приложений с Android
Мультимедиа (аудио, видео, радио):
Активация воспроизведения видео в движении (Video In Motion)
Активация воспроизведения видео с USB Flash
Активация всех доступных аудио и видео кодеков
Сохранение громкости до 100% вместо запуска с 25%
Полоска громкости на экране во время регулировки
Активация чётных волн FM-радио (для USA)
Отключить блокировку радио тюнера на скорости
Масштаб обложки альбома до полного размера
Навигация:
Обновление навигационной карты до самой актуальной версии
Активация безлимитного кода обновления навигации (Navigation Year Code for Lifetime)
Смена региона навигации с "North America" на "Europe"
Импорт поездки для навигации через USB
Электронный компас
Автоматическая настройка времени с помощью навигационного GPS
Оформление (язык, стиль, анимация):
Активация полного экрана (Full Screen) для Apple CarPlay
Русификация меню монитора головного устройства
Активация меню ID6 (более современное и информативное в отличии от ID5)
Цветовая схема в стиле "M Performance"
Анимация в стиле "M Performance" в момент загрузки головного устройства
Отображение дополнительной информации:
Отображение температуры и давления в шинах
Отображение мощности двигателя и крутящего момента (спорт приборы)
Добавить цифровую индикацию скорости в стиле "M Performance"
Активировать крутящий момент и статус xDrive в меню
Отображение истории ТО
Режим фаркопа для камеры заднего вида (Trailer Mode)
Телефон:
Передача мелодии с iPhone на автомобиль
Выбор рингтона: BMW, BMWi, Mini, RolsRoyse
Предупреждение о забытом телефоне на беспроводной зарядке
Выбор количества используемых микрофонов: 1 или 2
Дисклеймер:
Отключение дисклеймера в момент загрузки головного устройства (для USA)
Отключение дисклеймера для камеры заднего вида
Отключение дисклеймера для камеры ночного видения
Разное:
Настройка режима "Спорт" в меню "Режим поездки"
Звуковое оповещение при открытии/закрытии автомобиля
Помимо нижеперечисленных активаций вы можете предложить другие возможные опции и
параметры для NBT EVO и мы сделаем всё возможное, чтобы узнать о возможности их активаций
для вашего мультимедийного устройства. Так же мы предлагаем вам различные полезные
активации для множества других модулей автомобиля помимо головного устройства,
ознакомиться с которыми вы можете перейдя по ссылке на страницу нашего сайта:
https://autoelectric.pro/CODING_BMW.html
Активация дополнительных опций и параметров, а так же различные обновления для NBT EVO, помимо Apple CarPlay

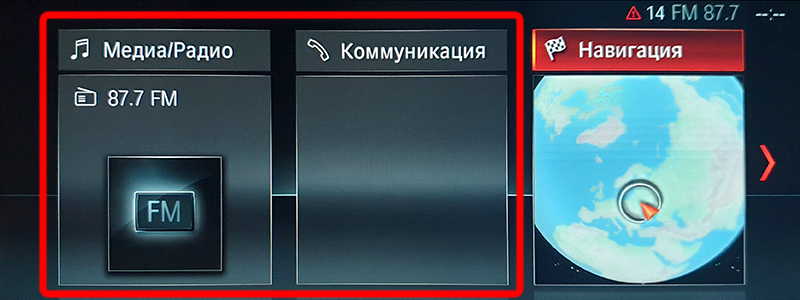

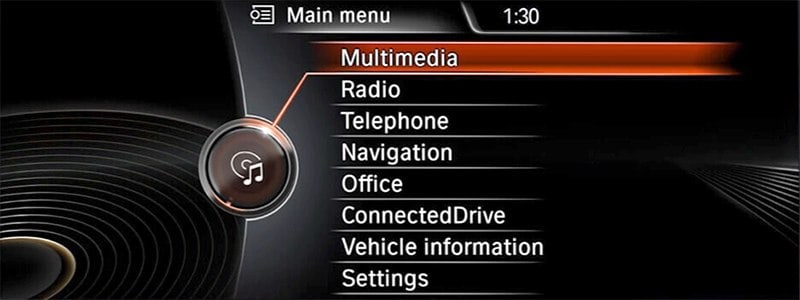

Основное меню ENTRYNAV, NBT и NBT EVO ID4 почти неотличимы, поэтому их часто путают. Это
очень важно, так как переделать NBT в NBT EVO или ENTRYNAV в ENTRYNAV EVO, для того чтобы
затем активировать Apple CarPlay и  Android Screen Mirroring, не получится.
Чтобы отличить друг от друга ENTRYNAV, NBT и NBT EVO ID4 необходимо в главном меню выбрать:
[Навигация] [Нажать кнопку "OPTION" (или: Карта сместить джойстик вправо)]
[Версия системы навигации]

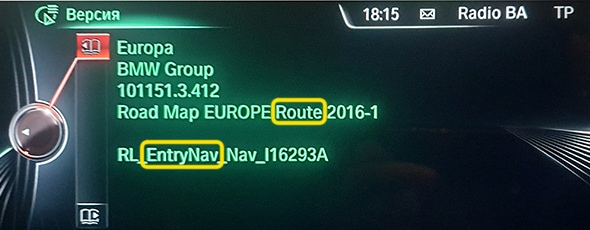

Road Map Route ENTRYNAV

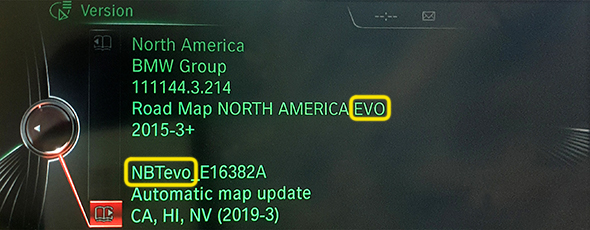

Road Map EVO NBT EVO

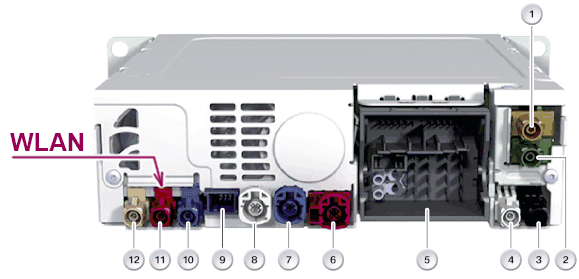

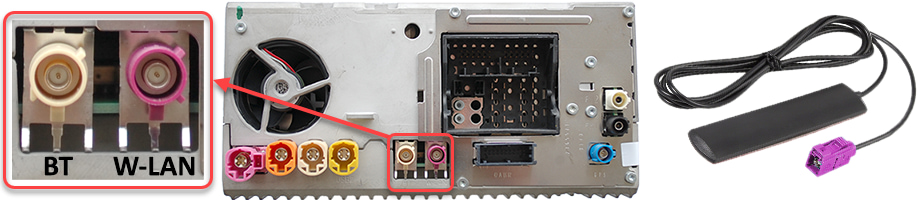

Для работы Apple CarPlay на ENTRYNAV EVO ID6 (ENTRYNAV2, ENAVEVO) обязательно должен
присутствовать разъём WLAN пурпурного цвета (на изображении внизу слева под номером 11) для
подключения WiFi антенны. При отсутствии данного разъёма активация Apple CarPlay невозможна.

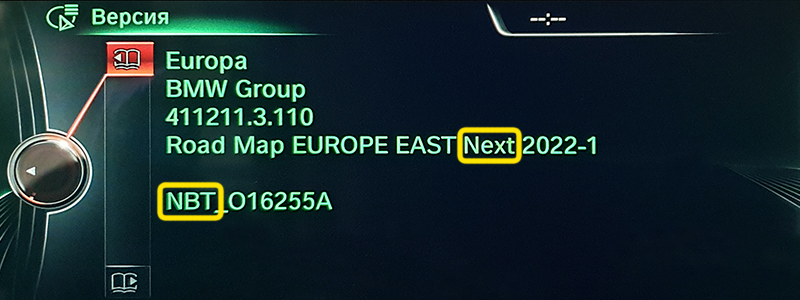

Road Map NEXT NBT
Так же возможна удалённая активация!
Модели BMW, на которых по заводу могло быть установлено головное устройство NBT EVO ID5/6
Модели BMW, на которых по заводу могло быть установлено головное устройство NBT EVO ID4

1-Series

F20/F21

07/2016

2-Series

F22/F23/F87

07/2016

3-Series

F30/F31/F34/F80

07/2016

4-Series

F32/F33/F36/F82/F83

07/2016

5-Series

G30/G31/G38

10/2016

6-Series

F06/F12/F13

07/2016

6-Series

G32

07/2017

7-Series

G11/G12/G13

07/2016

X3

F25

07/2016

X3

G01

11/2017

X4

F26

07/2016

X5

F15/F85

07/2016

X6

F16/F86

07/2016





1-Series

F20/F21

03/2015 – 06/2016

2-Series

F22

03/2015 – 06/2016

2-Series

F23

11/2014 – 06/2016

3-Series

F30/F31/F34/F80

07/2015 – 06/2016

4-Series

F32/F33/F36

07/2015 – 06/2016

6-Series

F06/F12/F13

03/2013 – 06/2016

7-Series

G11/G12/G13

07/2015 – 06/2016

X3

F25

03/2016 – 06/2016

X4

F26

03/2016 – 06/2016



Технические отличия NBT EVO ID4 от NBT EVO ID5/6

 Параметр

 NBT EVO ID4

  NBT EVO ID5/6

 Оперативная память (RAM)

 2 GB

 4 GB

Поддержка монитора

 APIX1

 APIX1 and APIX2

GPS разъём (синего цвета)

Всегда присутствует

 Встречается редко

Верхняя крышка DVD привода

Металлическая светло-серого цвета

В основном пластиковая чёрного цвета, но так же может встречаться металлическая светло-серого цвета

Процесс переделывания NBT EVO ID4 в NBT EVO ID5/6
1.

Метод активации Apple CarPlay с физическим увеличением оперативной памяти:

  • Добавление дополнительных микросхем для увеличения оперативной памяти (RAM) c 2GB до 4GB.
  • Установка режима работы основного микропроцессора (MCU) для определения дополнительно добавленной оперативной памяти (RAM).
  • Обновление "I-LEVEL" до уровня необходимого для работы Apple CarPlay Full Screen.
  • Активация Apple CarPlay Full Screen, Android Screen Mirroring и Video In Motion.
  • Активация основного меню в стиле ID6 или ID6 M Performance.
  • Обновление навигационной карты до самой актуальной.
  • Подключение WiFi антенны.



2.

Метод активации Apple CarPlay без физического увеличением оперативной памяти:

  • Обновление "I-LEVEL" до уровня необходимого для работы Apple CarPlay Full Screen.
  • Активация Apple CarPlay Full Screen, Android Screen Mirroring и Video In Motion.
  • Активация основного меню в стиле ID5. Стиль ID6 требует больше оперативной памяти (RAM), поэтому его выбор не желателен, так как это может приводить к сбоям в работе NBT EVO, приводящего к перезагрузкам устройства.
  • Деактивация штатной навигаций для освобождения ресурсов памяти. При обновлении NBT EVO ID4 до уровня, необходимого для работы Apple CarPlay и использования заводской навигации, будут происходить сбои вызванные нехваткой оперативной памяти (RAM), сопровождаемые постоянными перезагрузками головного устройства. Чем более детализирована карта навигаций, тем больше потребуется оперативной памяти, что в свою очередь чаще будет приводить к перезагрузкам устройства из-за нехватки памяти. Поэтому в этом случае стоит ограничиться использованием навигации с Apple CarPlay или Screen Mirroring.
  • Подключение WiFi антенны.

Металлическая верхняя крышка DVD привода светло-серого цвета

Пластиковая верхняя крышка DVD привода чёрного цвета

 Наличие GPS разъёма

(синего цвета)

 Отсутствие GPS разъёма

(синего цвета)

ID4/5/6

(для ID5/6 встречается редко)

ID5/6

ID4/5/6

(для ID5/6 встречается редко)

ID5/6

Существует два различных способа переделывания NBT EVO ID4 в NBT EVO ID5/6. Способ, который
требует физическое увеличение оперативной памяти (RAM) будет стоить дороже, чем способ не
требующий увеличения размера оперативной памяти, но благодаря увеличению памяти можно будет
полноценно пользоваться штатной навигацией, которая так же необходима для работы SLI (Speed
Limit Information) и установить меню в стиле ID6, не боясь того, что это приведёт к переполнению
оперативной памяти (RAM). Далее приводиться более подробное описание процессов модернизации:
Модели iPhone поддерживающие Apple CarPlay
•  iPhone SE
  •  iPhone 5
    •  iPhone 5C
      •  iPhone 5S
        •  iPhone 6
          •  iPhone 6 Plus
            •  iPhone 6S
              •  iPhone 6S Plus
                •  iPhone 7
                  •  iPhone 7 Plus
                    •  iPhone 8
                      •  iPhone 8 Plus
                        •  iPhone X/XR
                          •  iPhone XS/XS MAX
                            •  iPhone 11/11 Pro / MAX
                              •  iPhone 12/12 Pro / MAX
                                •  iPhone 13/13 Pro / MAX
Модели BMW, на которых по заводу могло быть установлено головное устройство ENTRYNAV EVO ID6

1-Series

F20/F21

03/2017

2-Series

F22/F23

03/2017

2-Series

F45/F46

03/2017

3-Series

F30/F31/F34/F80

03/2017

3-Series

G20

09/2018

5-Series

G30/G31/G38

10/2016

6-Series

G32

07/2017

7-Series

G11/G12/G13

07/2016

8-Series

G14/G15

09/2018

X2

F39

10/2017

X3

G01

11/2017

X4

F26

03/2017–03/2018

X5

G05

09/2018

Z4

G29

09/2018



1.

Модель смартфона должена быть не ниже версии iPhone 5



2.

Операционная система (iOS) установленная на iPhone должна быть не ниже версии 7.1



3.

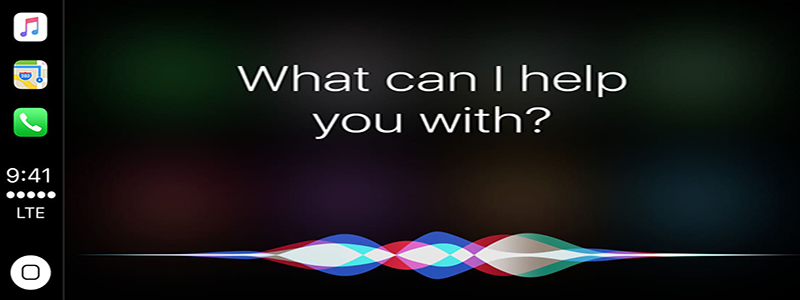

Для начала нужно убедиться, что Bluetooth, WiFi и Siri активны в настройках iPhone



4.

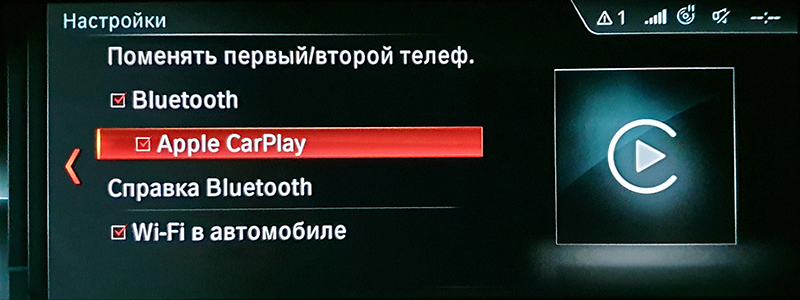

Так же необходимо убедится, что Bluetooth, WiFi и CarPlay активны в настройках мультимедийного устройства автомобиля.



















5.

Далее необходимо в iPhone "забыть" Bluetooth соединение с автомобилем.



6.

Так же желательно "забыть" Bluetooth соединение с iPhone в головном устройстве автомобиля.



7.

После выполнения вышеперечисленных процедур нужно выполнить новое подключение iPhone к мультимедийному устройству автомобиля через Bluetooth



8.

Теперь можно переходить непосредственно к самому процессу установления связи между iPhone и мультимедийным устройством автомобиля. Для этого нужно выбрать пункт меню: "Медиа/Радио" ("Media/Radio") или "Коммуникация" ("Communication")



















9.

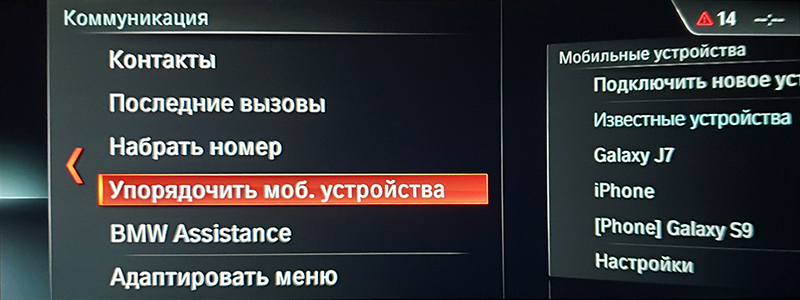

Затем: "Упорядочить моб. устройства" ("Manage mobile devices")





















10.

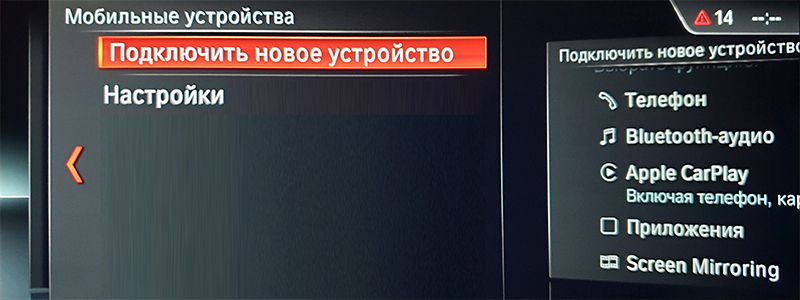

Далее: "Подключить новое устройство" ("Connect new device")





















11.

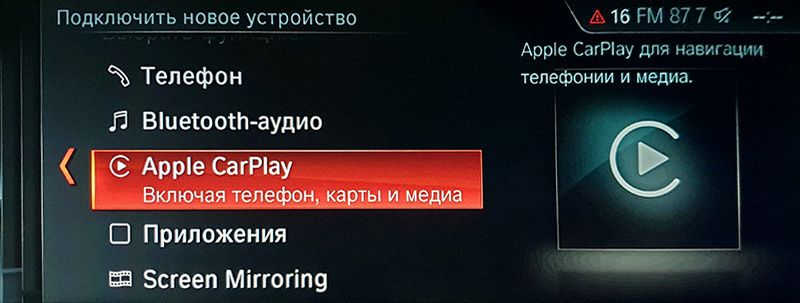

Выбрать опцию: "Apple CarPlay"























12.

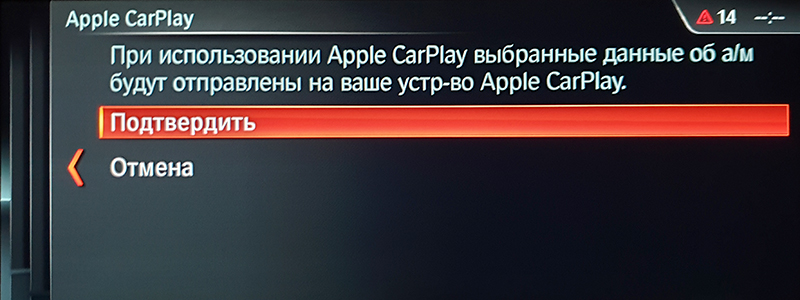

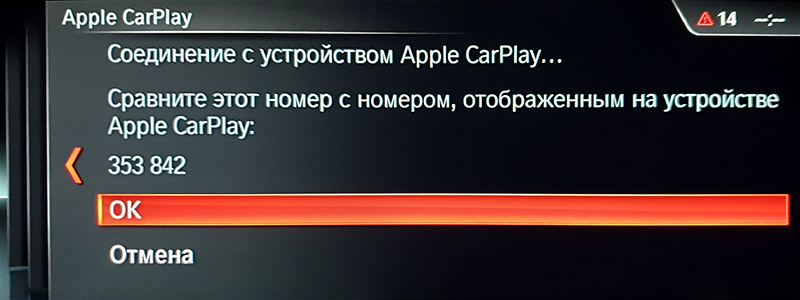

Соглашаемся с тем, что данные с автомобиля будут передаваться на мобильное устройство: "Подтвердить" ("Confirm")





















13.

Теперь необходимо подтвердить связь путём сравнения отобрабражаймого на экране монитора мультимедийного устройства номера с номером отображаемым в iPhone и затем выбрать: "OK"

















14.

После успешного соединения iPhone с головным устройством посредством Bluetooth и WiFi на экране мультимедийного устройства должно появится отображение Apple CarPlay

















15.

Управлять приложениями Apple CarPlay можно через микрофон в iPhone, а так же путём удержания кнопки голосового управления на руле и обращением к Siri для выполнения нужного действия. Так же присутсвует возможность управлять Apple CarPlay с помощью контроллера iDrive или TouchScreen (при его наличии).

CarPlay — это система компании Apple, которая позволяет подключить iPhone начиная с версии 5, к мультимедийному устройству автомобиля для интеграции Siri и других служб, таких как: навигация, музыка, сообщения, контакты и других различных приложений, поддерживающих работу с CarPlay, которые будут отображаться в привычном виде на экране мультимедийного устройства вашего автомобиля. Для работы требуется iOS 7.1 или выше.
(разделённый экран)
(полный экран)
Активация Android Screen Mirroring и воспроизведения видео с USB FLASH не предусмотрено
техническими возможностями мультимедийного устройства ENTRYNAV EVO ID6.
Apple CarPlay Full Screen -  NBT EVO ID4/ID5/ID6
Apple CarPlay -  ENTRYNAV EVO ID6
+48 73 39 36 153
+7 985 871 52 24
+375 29 131 74 72
